Membuat Sensor Cahaya menggunakan LDR dan Arduino Uno

I.Tujuan
   1.Siswa dapat memahami Arduino Uno
   2.Siswa dapat mencari project Arduino
   3.Siswa dapat membuat project yang dicari
   4.Siswa dapat menginstall code ke dalam Arduino Uno menggunakan Arduino IDE


II.Alat dan Bahan
   1.PC
   2.Jaringan Internet
   3.Program Arduino IDE
   4.Arduino Uno
   5.Jumber
   6.Breadboard
   7.LDR
   8.Resistor 10K
   9.LED


III.Deskripsi Tugas
   1.Mencari contoh project yang menggunakan Arduino
   2.Membuat project tersebut
   3.Dapat menginstall kode ke dalam Arduino Uno


IV.Hasil Kerja





V.Langkah Kerja
1.Siapkan alat dan bahan
2.Buat rangkaian seperti berikut ini :

a.Sambungkan pin 5V ke breadboard antara 2 lubang di paling bawah(beri simbol +)
b.Sambungkan pin GND ke breadboard di lubang paling bawah satunya(beri simbol -)
c.Sambungkan kaki kiri LDR ke pin 5V(dijumper ke lubang deretan lubang +)
d.Sambungkan kaki kanan LDR yg juga terhubung dengan salah satu kaki resistor ke pin A2
e.Sambungkan kaki kanan resisistor ke lubang deretan lubang -
f.Sambungkan katoda led ke pin 13
g.Sambungkan anoda led ke lubang deretan lubang -
3.Tancapkan port USB Arduino Uno ke PC
4.Buka Arduino IDE

5.Klik pada tab tool -> Board -> Arduino/Genuino Uno

6.Klik pada tab tool -> Port -> COM3 (sesui dengan port Arduino yang tedeteksi)

7.Masukkan kode berikut atau download codenya di sini

int LDR= A2;          // membuat variabel LDR untuk pin A2
int LED= 13;          // membuat variabel LED untuk pin 13
int nilaiLDR= 0;  // variabel nilai awal untuk nilaiLDR
void setup(){
  pinMode(LED, OUTPUT);          // menentukan LED menjadi OUTPUT
  Serial.begin(9600);          // komunikasi Arduino ke Komputer
}
void loop(){
  nilaiLDR= analogRead(LDR);   // menyimpan nilai yang dibaca dari LDR ke variabel nilaiLDR
  Serial.print("NilaiLDR= ");         // menampilkan teks nilaiLDR=
  Serial.println(nilaiLDR);                 // menampilkan nilai dari nilaiLDR
  if(nilaiLDR < 500) {          // jika nilai dari LDR kurang dari 500
    digitalWrite(LED, HIGH);         // lampu LED menyala
  }
  else  {                           // jika tidak
    digitalWrite(LED, LOW);         // lampu LED mati
  }
}
8.cek apakah kode sudah benar deng mengklik verify

9.Bila sudah benar akan menjadi seperti berikut:

10.Selanjutnya kita upload data ke Arduino dengan cara klik upload

11.Bila benar akan muncul seperti di bawah ini:

12.Sensor cahaya sudah jadi dan siap digunakan




 VI.Keselamatan Kerja
   1.Menggunakan workpack
   2.Tidak makan/minum di lab
   3.Tidak membawa makanan/minuman di lab
   4.Mentaati peraturan di lab


VII.Kesimpulan
Siswa dapat mencari contoh project yang menggunakan Arduino Uno yang kemudian siswa dapat membuat project itu pula beserta memasukkan kode arduino ke Ardeuino Uno menggunakan sofware Arduino IDE dengan baik dan benar.


                                                                                   Klaten, 09 November 2016
      Pembimbing                                                                 Peserta Didik



(Y. Prasetya Adi)                                                      (Marcellinus Axelle Redo A.)

Menginstall Arduino IDE

I.Tujuan
   1.Siswa dapat mendownload file untuk menginstall Arduino IDE
   2.Siswa dapat menginstall Arduino IDE melalui windows installer maupun yang portable
   3.Siswa dapat menginstall Driver Arduino CH340
   4.Siswa dapat mengecek apakah Arduino IDE dapat digunakan atau belum
   5.Siswa dapat mengecek code apakah benar atau salah(driver sudah terinstall atau belum)
   6.Siswa dapat mengupload code ke Arduino Uno


II.Alat dan Bahan
   1.PC
   2.Jaringan Internet


III.Deskripsi Tugas
   1.Mendownload file Arduino IDE (windows installer & portable) dan Driver Arduino CH340
   2.Menginstall Arduino IDE (windows installer & portable) dan Driver Arduino CH340
   3.Mengecek Arduino IDE siap digunakan atau belum (driver sudah terinstall atau belum)
   4.Mengecek kebenaran code
   5.Mengupload code ke Arduino Uno


IV.Hasil Kerja
   1.Arduino IDE dan drivernya terinstall


    2.Dapat mengecek driver

    3.Dapat mengecek code


    4.Dapat mengupload code ke Arduino Uno




V.Langkah Kerja
A.Cara download Arduino IDE(Windows Installer & portable) dan Driver Arduino CH340
1.Kita download softwarenya dulu di web resmi Arduino

2.Pilih pada tab Download

3.Pilih file instalan yang diinginkan sesuai dengan sistem operasi yang dipakai, pada windows
    terdapat dua pilihan yaitu windows intaller(harus diinstall di pc terlebih dahulu) dan windows zip
    file non admin install(portable/tidak perlu diinstall pada pc). Dua pilihan tersebut bersifat optional
    sesuai dengan kebutuhan dan keinginan, disini saya akan mencoba dua-duanya

4.Kemudian klik just download untuk download secara geratis(semua file memiliki cara download
    yang sama)

5.Kemudian untuk download Driver Arduino CH340 bisa klik di sini

B.Cara menginstall Arduino IDE Windows Installer
1.pertama klik 2x pada file yang windowns installer
2.Selanjutnya akan muncul jendela windows administrator(user acount control) pilih yes
3.Selanjutnya akan muncul jendela license lalu pilih I Agree

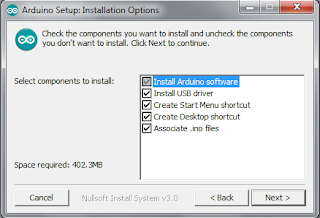

4.Kemudian muncul jendela Installation Options ,centang semua lalu klik next

5.Kemudian muncul jendela Installation Folder,disini kita akan menentukan di mana kita akan
    mengintall program Arduino IDE,bila ingin mengganti pilih Browse dan tentukan lokasi intall
    yang diinginkan, kemudian klik ok

6.Selanjutnya kita klik install dan tunggu sampai progress instalasi penuh

7.Setelah itu akan muncul jendela untuk mengintall driver maka pilih install dan jangan lupa beri
    centang pada kotak Always trust software frome "Arduino LLC"

8.Setelah itu maka pada jendela penginstallan Arduino IDE bisa di close

9.Anda dapat membuka program Arduino IDE melalui dekstop



C.Cara Menggunakan Arduino IDE portable
1.extract file Arduino IDE portable menggunakan winrar dengan cara klik 2x pada file
2.saat jendela winrar terbuka pilih extract to

3.Pilih lokasi extract yang diinginkan, bisa juga di flashdisk

4.Kemudian klik ok

5.Buka hasil extractnya
6.klik 2x pada Arduino

7.Arduino IDE portable dapat dibuka


D.Cara menginstall Driver Arduino CH340
1.extract file driver yang di download tadi
2.Pada file yang di download tadi klik 2x pada setup

3.Setelah muncul jendela Driver setup klik pada bagian install

4.Tunggu beberapa saat sampai muncul jendela baru bertuliskan "The drive is successfully Pre-
     installed in advance" kemudian klik ok

5.Kemudian tutup jendela DriverSetup. Driver telah terinstall


E.Cara mengecek Arduino IDE siap digunakan atau belum (driver sudah terinstall atau belum)
1.Tancapkan port USB Arduino Uno ke PC
2.Buka Arduino IDE
3.Klik pada tab Tool

4.Pada bagian port bila ada pilihan COM(selain COM1) maka driver sudah terinstall dan Arduino
    IDE siap digunakan


F.Cara mengecek Code benar atau salah
1.Tancapkan port USB Arduino Uno ke PC
2.Buka Arduino IDD

3.Klik tab file -> pilih examples -> 01.Basics -> Blink  (hanya untuk contoh)

4.Maka code contoh yang ada pada Arduino sudah terbuka


5.setelah itu kita cek dengan cara klik verify

6.Tunggu sampai proses pengecekan selesai

7.Bila code benar maka akan seperti ini

8.Sekarang kita coba menghapus salah satu codenya

9.Bila sudah kita verify lagi

10.Maka bila salah akan menjadi seperti ini


G.Cara mengupload code dari Arduino IDE ke Arduino Uno
1.Tancapkan port USB Arduino Uno ke PC
2.Buka Arduino IDD

3.Klik pada tab tool -> Board -> Arduino/Genuino Uno

4.Klik pada tab tool -> Port -> COM3 (sesui dengan port Arduino yang tedeteksi)

3.Klik tab file -> pilih examples -> 01.Basics -> Blink  (hanya untuk contoh)

4.Maka code contoh yang ada pada Arduino sudah terbuka

5.Setelah itu klik upload

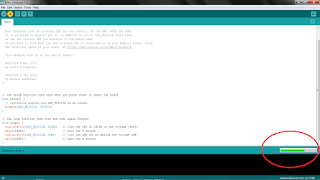

6.Tunggu sampai proses upload selesai

7.Bila selesai akan muncul seperti ini

8.Selain itu salah satu Led pada Arduino akan berkedip



 VI.Keselamatan Kerja
   1.Menggunakan workpack
   2.Tidak makan/minum di lab
   3.Tidak membawa makanan/minuman di lab
   4.Mentaati peraturan di lab


VII.Kesimpulan
        Siswa dapat mendownload dan menginstall program Arduino IDE serta Driver Arduino CH340 dengan baik dan benar.Siswa juga dapat mengecek apakah drivernya sudah terinstall sehingga Arduino IDE dapat digunakan atau belum.Selain itu siswa juga dapat mengecek kebenaran dari code yang dibuat serta menguploadnya ke Arduino Uno dengan baik dan benar. Pertama mengalami masalah saat mengupload dan dapat diatasi dengan mengganti dengan Arduino Uno yang lain.


                                                                           Klaten, 19 Oktober 2016
   Pembimbing                                                              Peserta Didik



(Y. Prasetya Adi)                                          (Marcellinus Axelle Redo A.)
